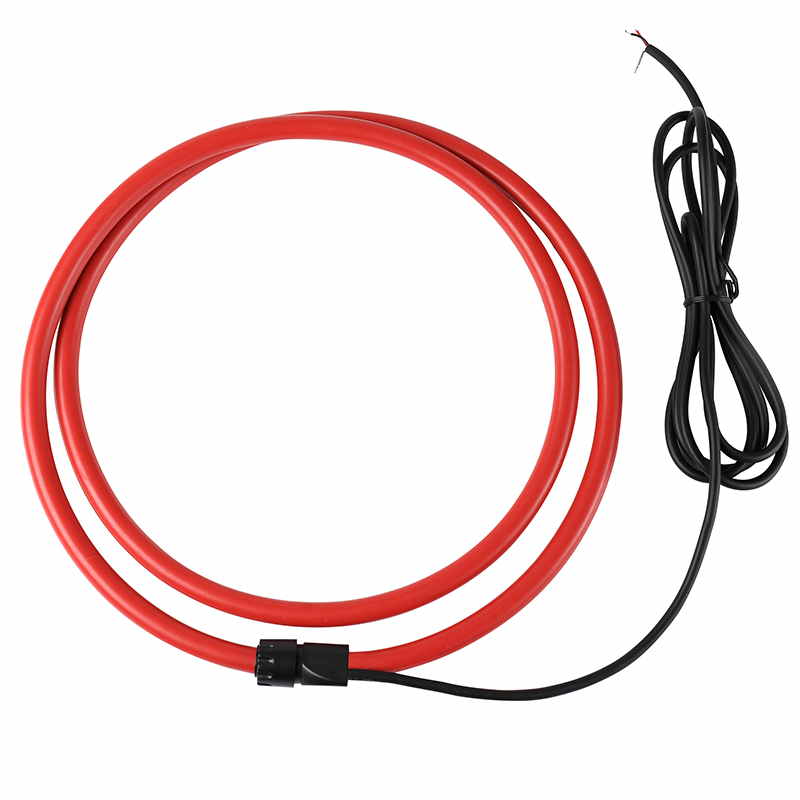

產品系列 : 柔性線圈電流互感器
用于交流電流、高次諧波電流、復雜波形電流、瞬態沖擊電流、啟動電流、相位、電能、功率、功率因數等檢測
電流量程：AC 0A～10000A
信號輸出：AC 0～1V
響應頻率：0.1Hz～1MHz
線圈線徑：Ф7.5
產品符合CE要求
接受客戶訂制
產品簡介

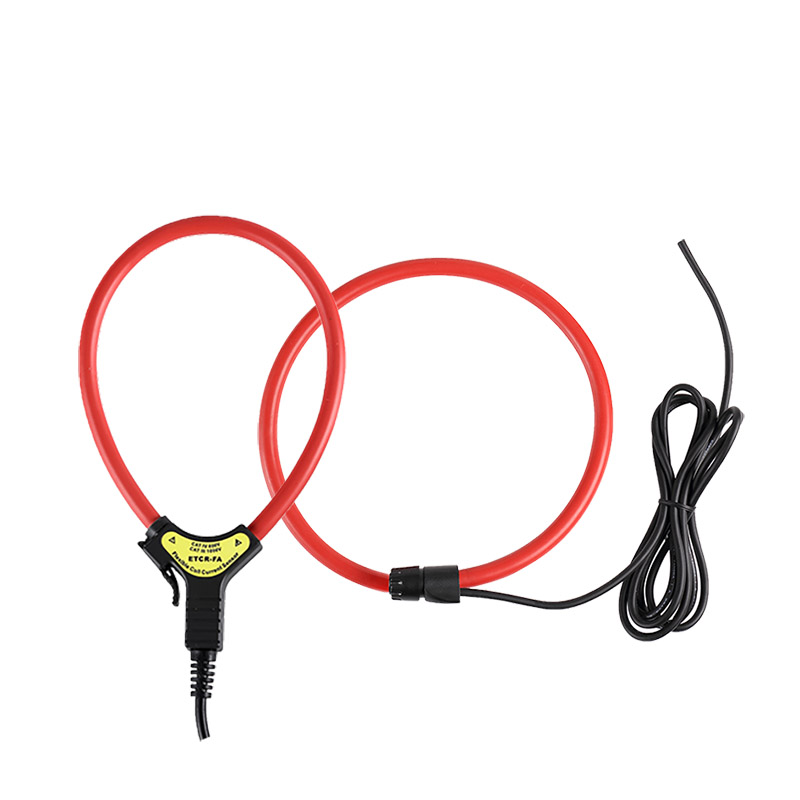

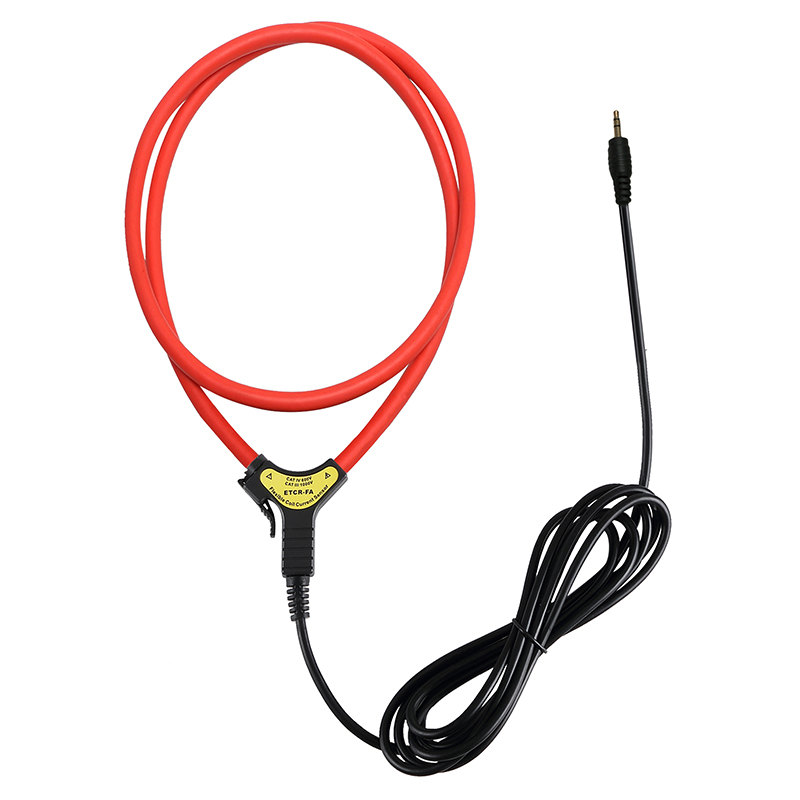

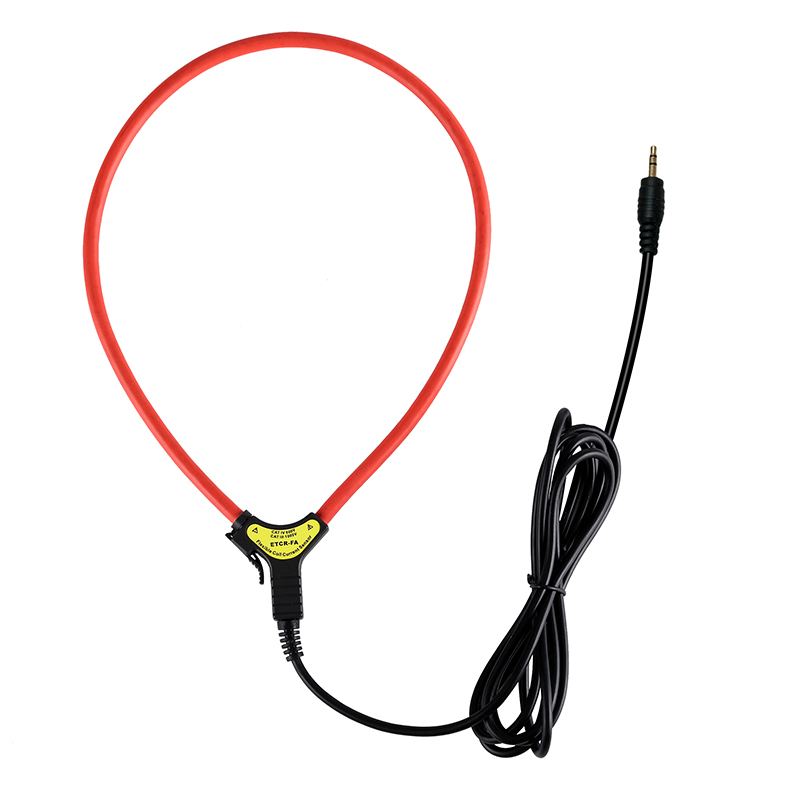

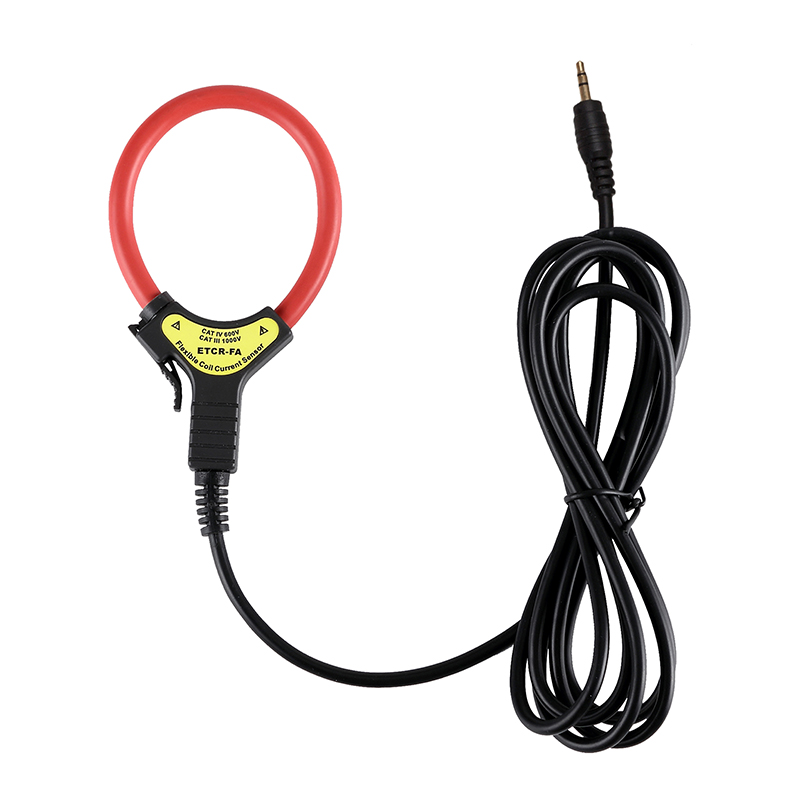

ETCR-FA/FB柔性線圈產品規格（接受客戶訂制）
| 產品圖片 | 產品型號 | 線圈內徑 | 線圈長度 | 線圈質量 | 線圈直徑 |
 | ETCR50FA | Ф50mm | 160mm | 80g | Ф7.5mm |

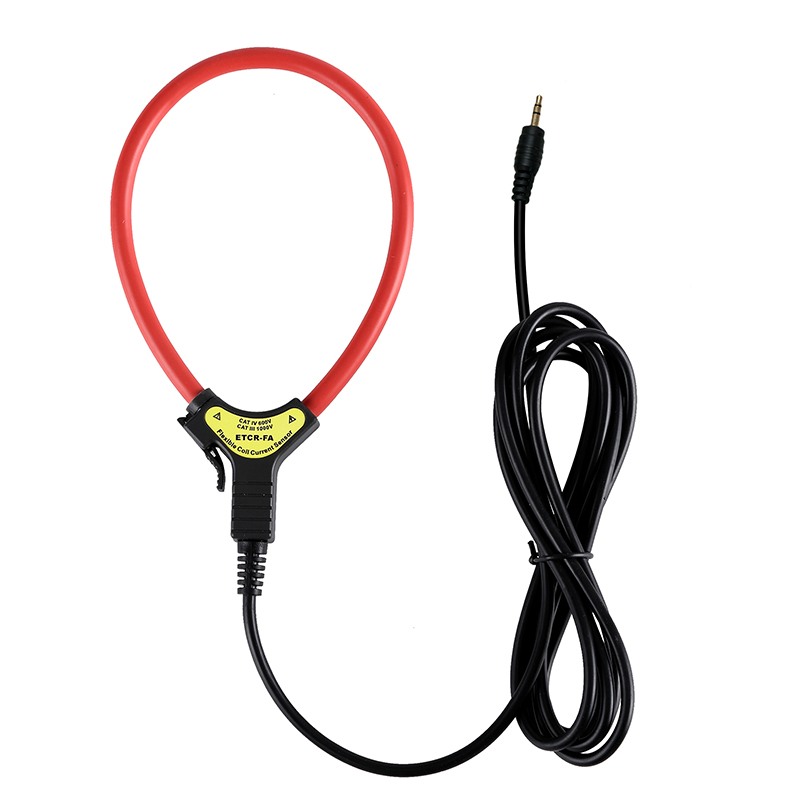

| ETCR100FA | Ф100mm | 320mm | 90g | ||

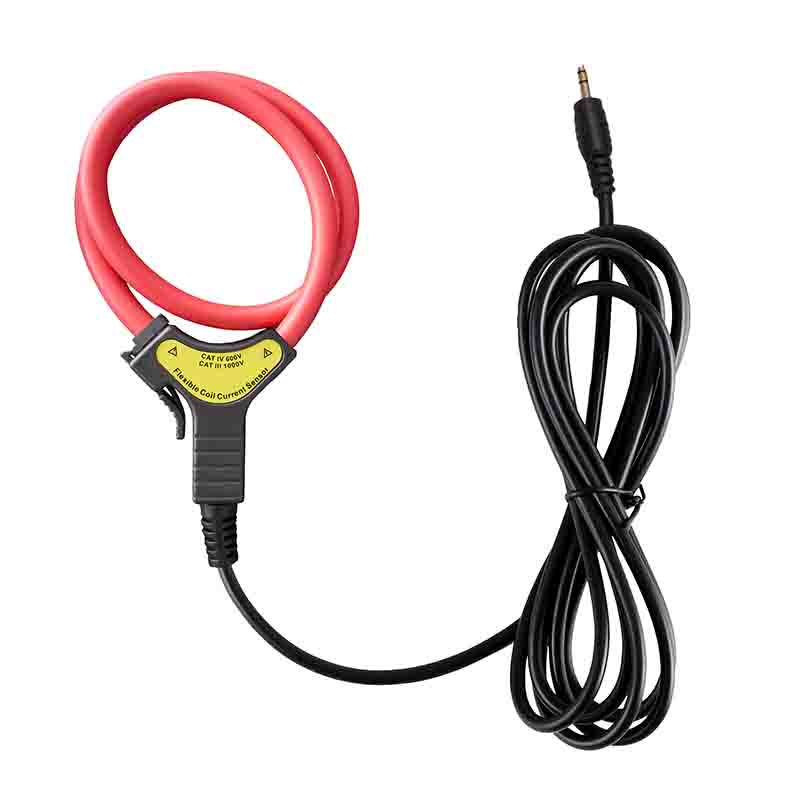

| ETCR150FA | Ф150mm | 480mm | 100g | ||

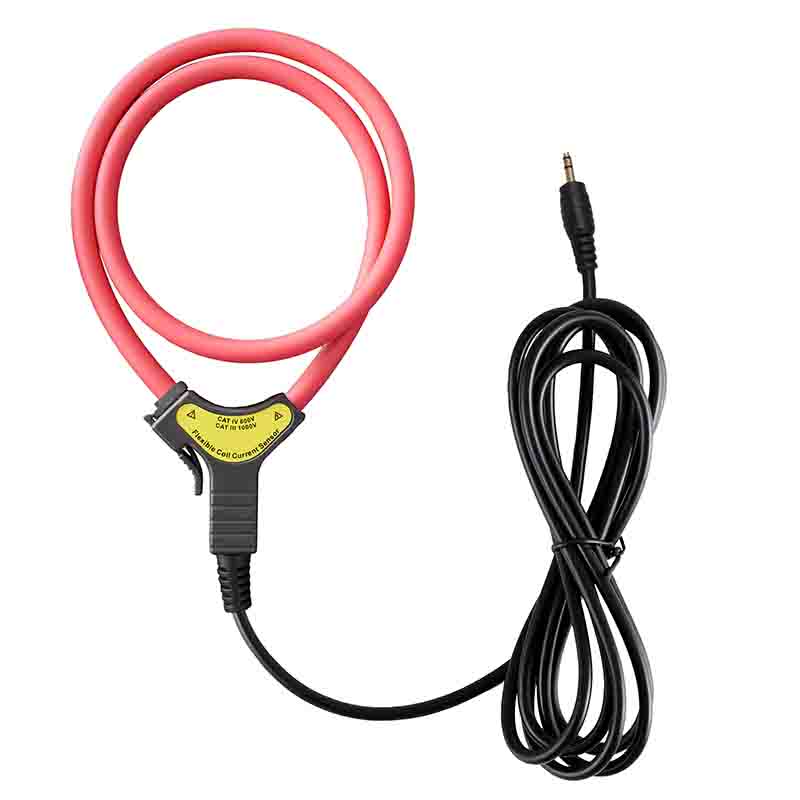

| ETCR200FA | Ф200mm | 640mm | 110g | ||

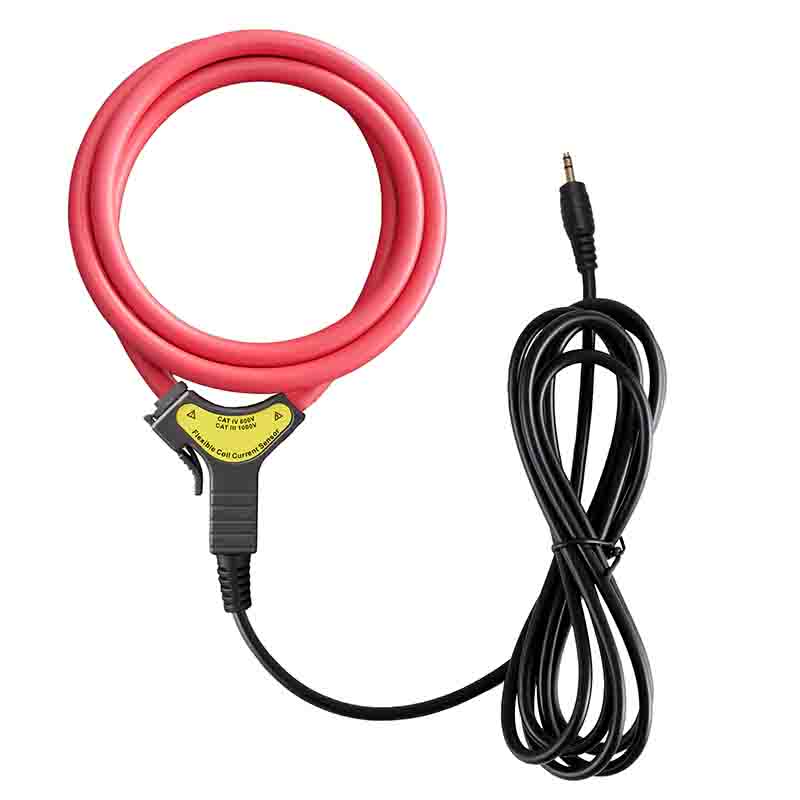

| ETCR300FA | Ф300mm | 950mm | 132g | ||
| ETCR500FA | Ф500mm | 1580mm | 170g | ||
| ETCR1000FA | Ф1000mm | 3150mm | 290g | ||
| ETCR1500FA | Ф1500mm | 4720mm | 390g | ||
 | ETCR200FB | Ф200mm | 640mm | 212g | Ф12mm |
| ETCR300FB | Ф300mm | 950mm | 274g | ||
| ETCR500FB | Ф500mm | 1580mm | 400g | ||
| ETCR1000FB | Ф1000mm | 3150mm | 715g | ||
| ETCR2000FB | Ф2000mm | 6290mm | 1340g | ||
| ETCR3000FB | Ф3000mm | 9420mm | 1970g |
技術參數
型號對比
| 產品圖片 | 產品型號名稱 | 線徑 | 線圈長度 | 電流量程 | 精度等級 | 其它 |

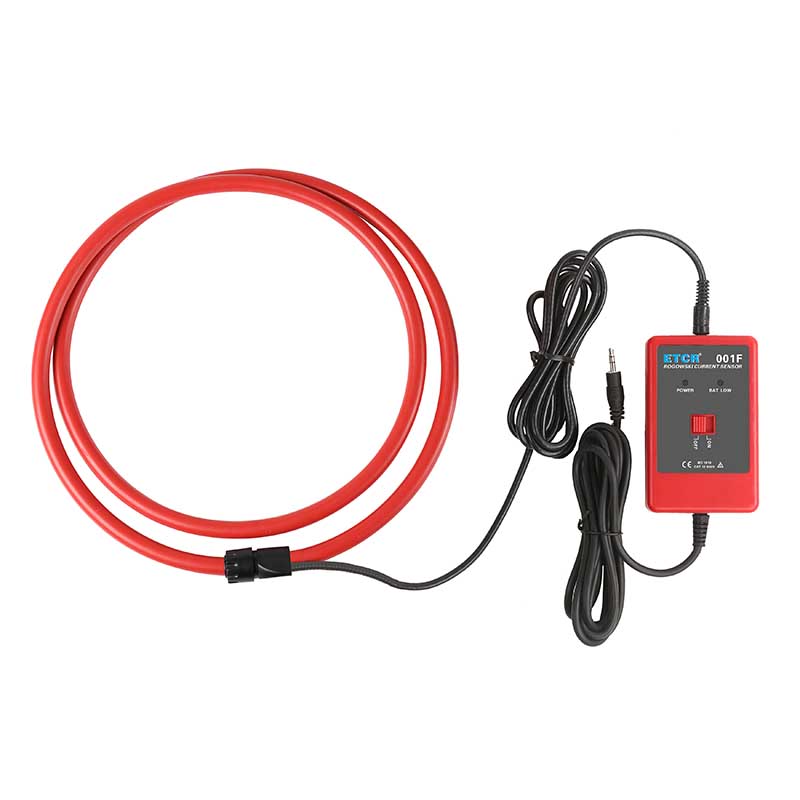

| 分離式柔性線圈積分器 | Φ7.5mm/Φ12mm | 接受訂制 | AC 300A/3000A/6000A/10000A | ±1.0%FS | 帶積分器 |
| 整體式柔性線圈積分器 | Φ7.5mm | 接受訂制 | AC 300A/3000A/6000A/10000A | ±1.0%FS | 帶積分器 |

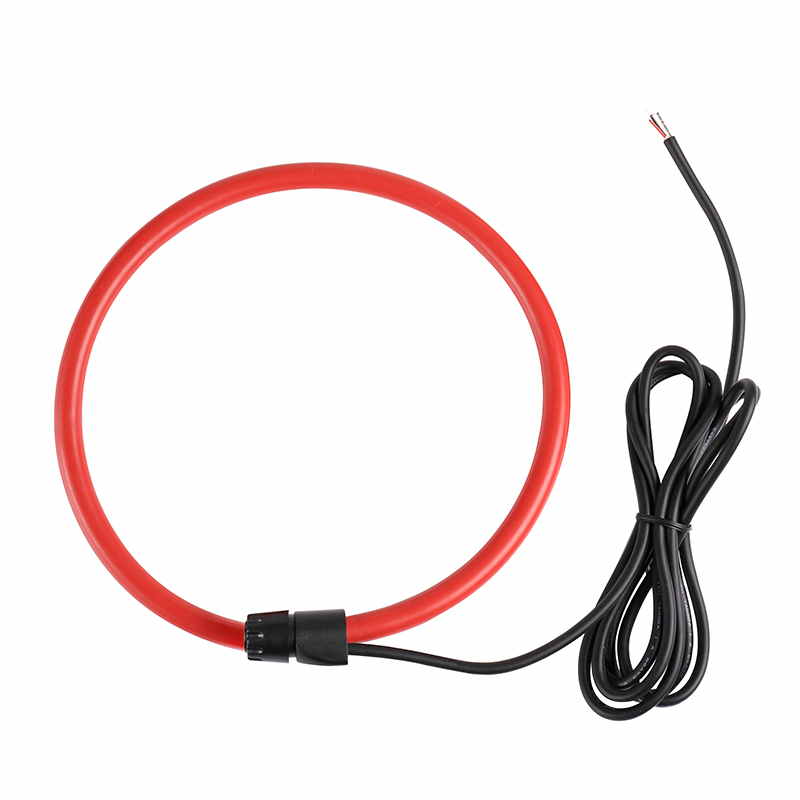

| 柔性線圈 | Φ7.5mm/Φ12mm | 接受訂制 | AC 0～10000A | ±1.0%FS | -- |
