產品系列 : 三相數字相位伏安表
測量三相交流電壓、電流、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和、諧波等電力參數
鉗口尺寸：Φ8mm
電壓量程：AC 0.00V～700V
電流量程：AC 0.0mA～20.0A
相位量程：0.0°～360.0°
頻率量程：45.00Hz～65.00Hz
有功功率：0.0W～14kW
功率因數：-1.000～1.000
電流矢量和：0mA～60.0A
諧波：2～21次
存儲功能：數據存儲1000組
USB通信接口
可充電鋰電池
產品簡介

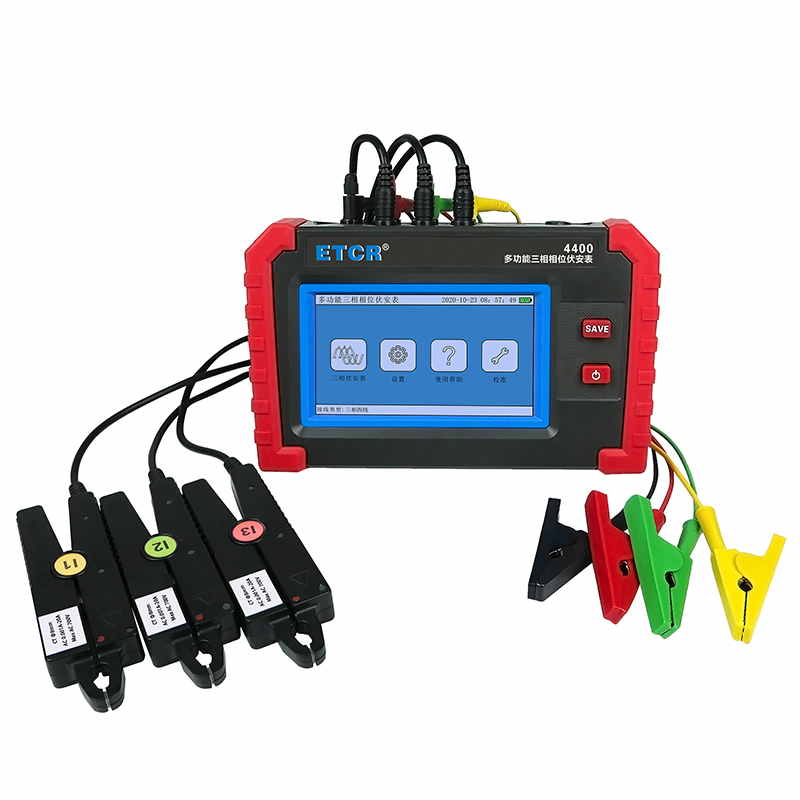

ETCR4400多功能三相相位伏安表又稱三鉗相位伏安表、三相相位伏安測試儀、手持式相位測試儀、便攜式相位表 、矢量圖分析儀，，是一款觸摸屏的多功能儀表，可以測量電壓幅值、電流幅值、電壓相位、電流相位、頻率、功率、有功功率、無功功率、諧波，并且能夠?qū)崟r(shí)顯示三相電壓和三相電流的矢量圖。此外還可以判斷三相相序、感性、容性電路，測試二次回路，檢查電度表的接線正確與否，檢修線路設備等。本產品操作簡單、使用方便、測量快速、穩定、結果可靠。廣泛適用于電力、石油化工、冶金、鐵路、氣象等單位。

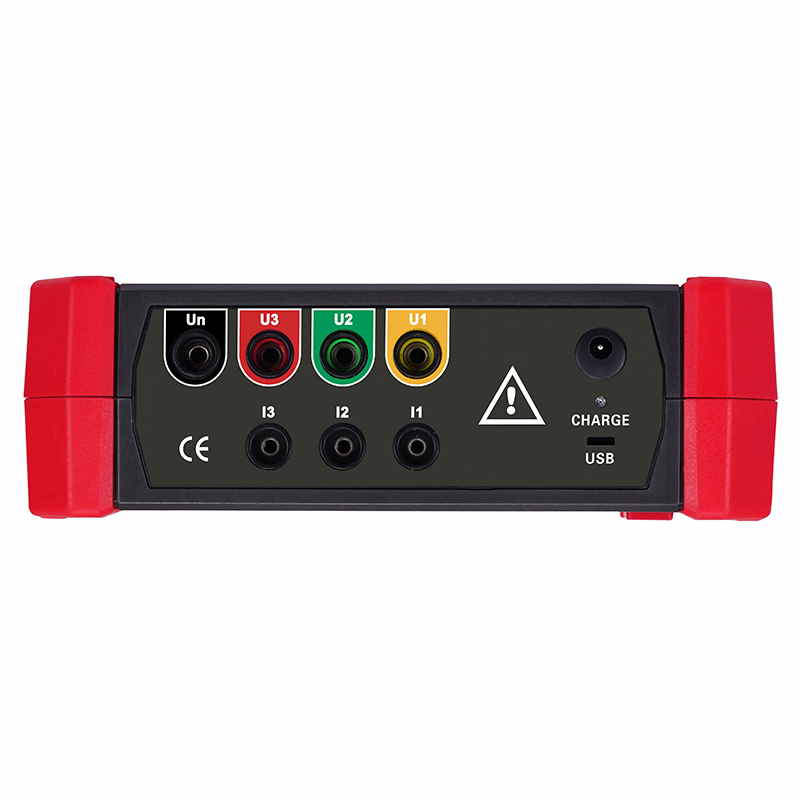

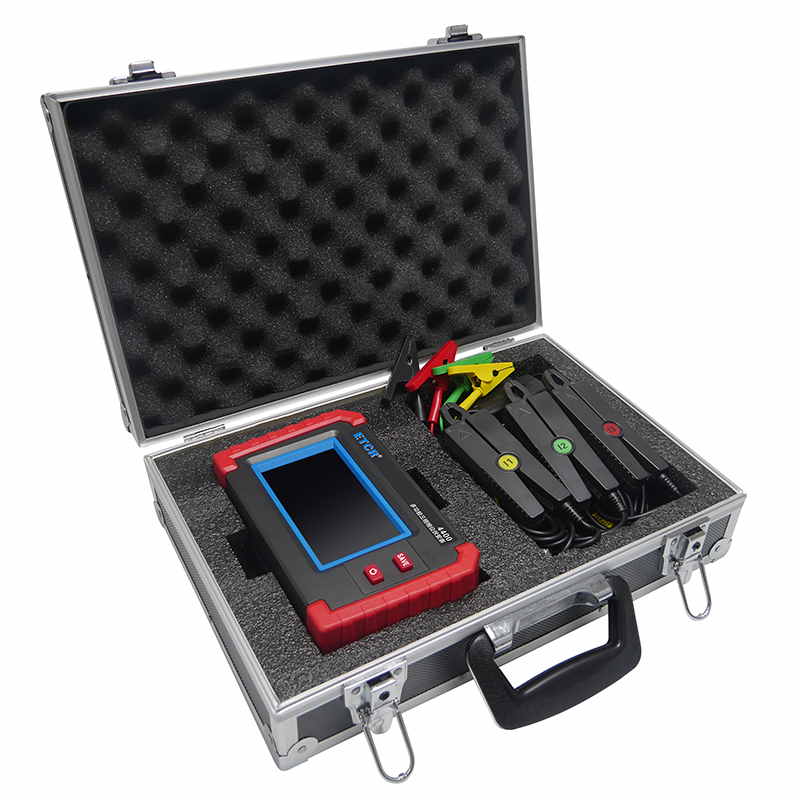

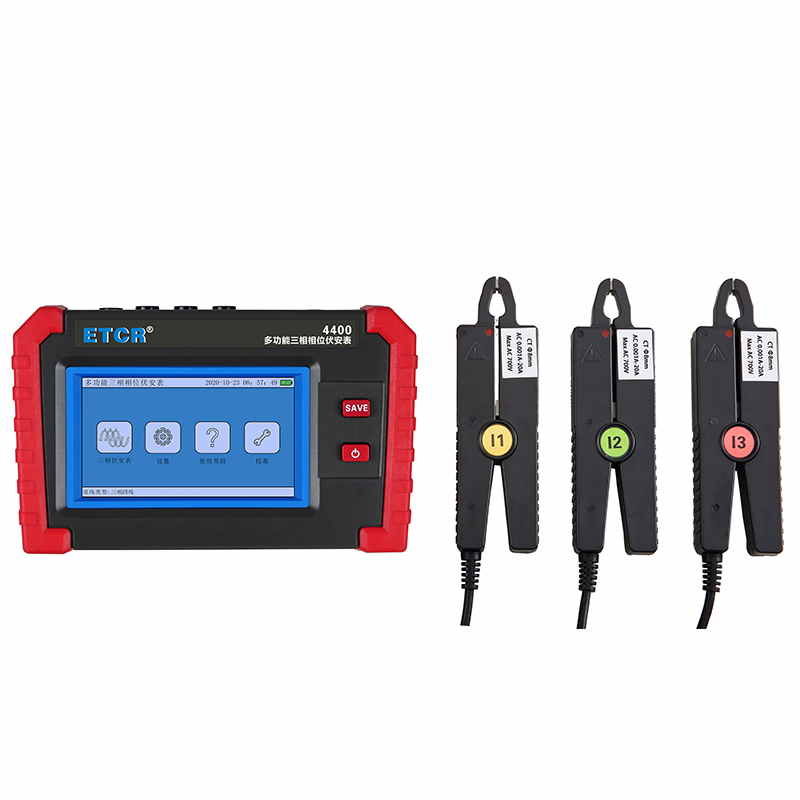

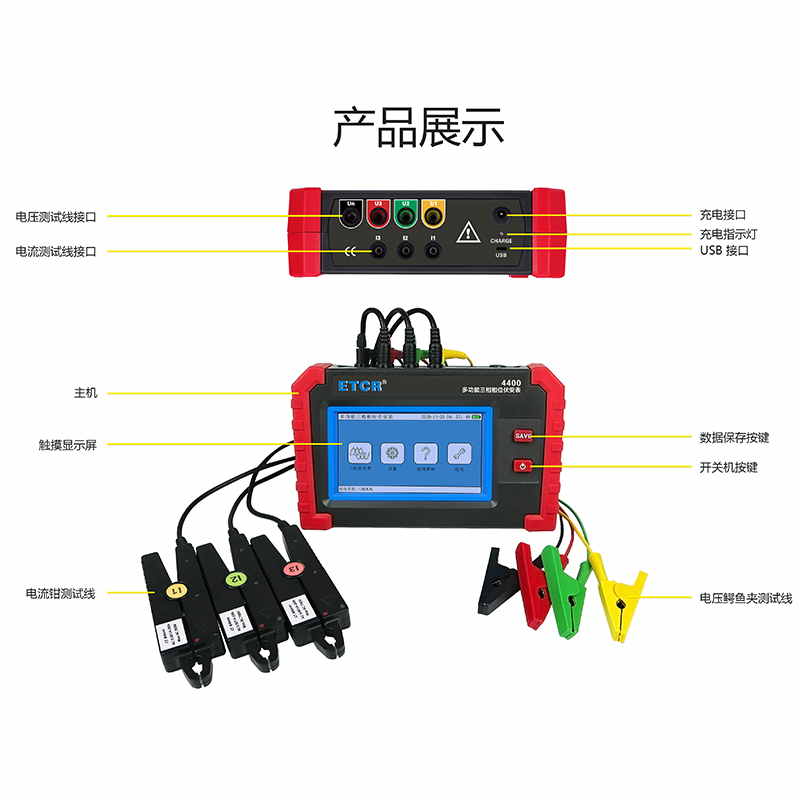

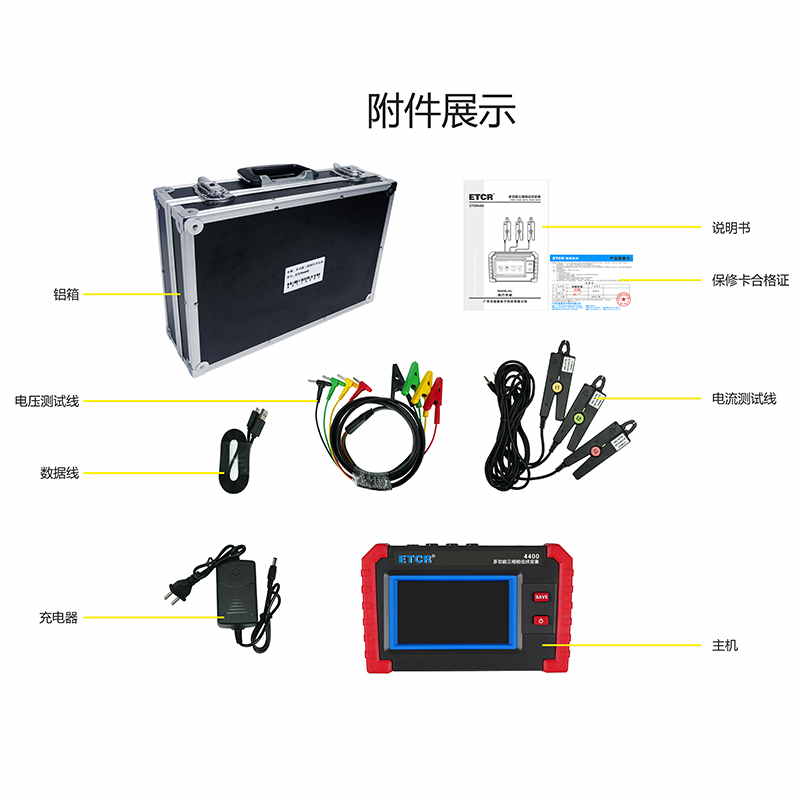

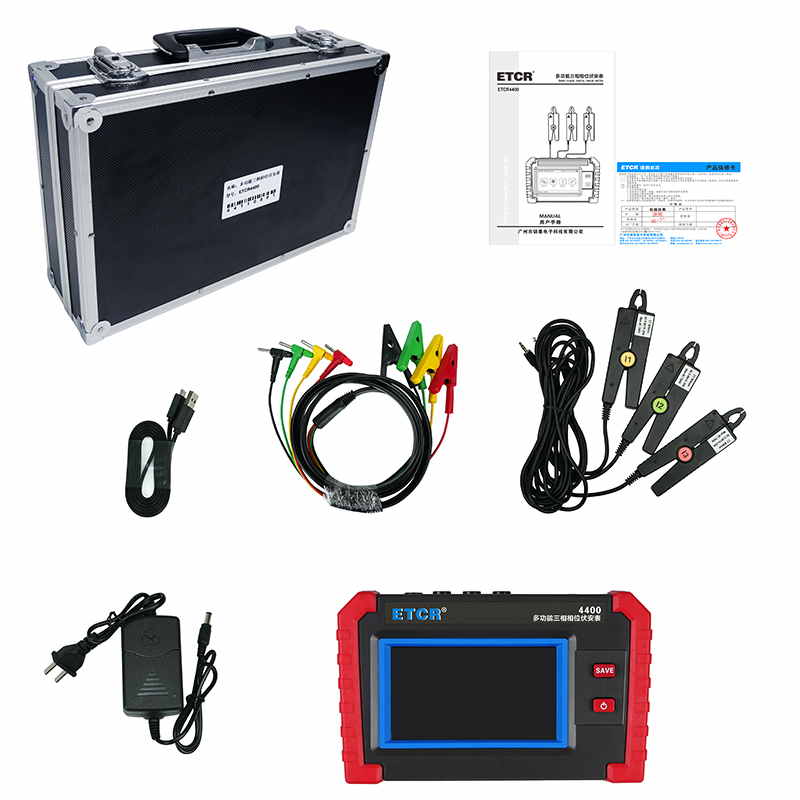

ETCR4400多功能三相相位伏安表由主機與電流鉗、電壓測試線組成。采用5寸觸摸彩屏、中文界面、功能直達、自動測量、操作簡易快捷，準確可靠，同時儀表采用大容量可充電鋰電池、具有數據存儲、數據查閱、自動關機、USB數據上傳導出等功能。由于本儀器采用專用計量芯片，所以本儀表具備非常高精度的電參數測量，能夠?qū)崟r(shí)顯示待測參數的變化，同時具備一鍵保存數據的功能。
產品特點
1、測量精度高，電壓、電流精度達0.3級；相位精度達±0.3°；
2、可單相、兩相、三相測量模式；三相四線制與三相三線制測量模式；
3、分析測量電壓和電流21次以內的諧波；
4、測量人員只需接線操作，儀器自動測量，實時更新數據，便于現場分析；
5、儀器采用完全隔離技術，避免安全事故的發生；
6、觸摸彩屏，中文界面，操作簡易快捷 。
7、存儲功能，數據存儲1000組。
8、USB通信接口。
9、可充電鋰電池。
技術參數
1、量程與基本誤差
| 測量類型 | 測量范圍 | 精度 | 分辨率 |
| 電壓 | 2V～100V | ±0.3%Fs | 0.0001V |
| 100V～700V | 0.0001V | ||
| 電流 | 0.001A～A | ±（0.3%FS+0.2%rdg） | 0.0001A |
| 1A～10A | 0.0001A | ||
| 10A～20A | 0.0001A | ||
| 諧波 | 2～21次 | - | - |
| 相位 | 0°～360° | ±1° | 0.1° |
| 頻率 | 45Hz～65Hz | ±0.03Hz | 0.0001Hz |
| 功率(包括有功、無功、視在功率) | 0.002W～1000W | ±0.3%Fs | 0.0001W |
| 1000W～10000W | 0.0001W | ||
| 10000W～14000W | 0.0001W | ||
| 功率因數 | -1.000～1.000 | ±0.03 | 0.001 |
2、一般規格
| 規格名稱 | 規格參數 |
| 電源 | DC 7.4V 5200mAH可充電鋰電池 |
| 顯示模式 | 5寸觸摸彩屏 |
| LCD尺寸 | 108mm×65mm |
| 功能選項 | 觸摸屏選擇 |
| 電壓量程 | 0V～700V |
| 電流量程 | 0.1mA～20A |
| 相位量程 | 0°～360° |
| 頻率量程 | 45Hz～65Hz |
| 功率量程 | 0W～14000W |
| 功率因數 | -1.000～1.000 |
| 諧波 | 2～21次 |
| 主機尺寸 | 210mm×129mm×68mm |
| 質量 | 主機：約876g（含電池）；電流鉗：約168g×3個；總質量：約4.13kg（含附件） |
| 測試線 | 黃、綠、紅、黑色電壓測試線，各1根 |
| 鉗口尺寸 | Φ8mm |
| 數據存儲 | 1000組 |
| 數據查閱 | 有 |
| 數據上傳 | USB接口，測試記錄數據上傳計算機，可導出為Excel格式。 |
| 電池電壓 | 電池電量指示顯示，電池電壓低于10%時提醒及時充電 |
| 自動關機 | 開機后15分鐘無操作自動關機，關機前提醒關機 |
| 工作時間 | 充滿電時，持續工作時間約12小時 |
| 功耗 | 工作（背光為50）：320mA； |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
| 耐壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
| 絕緣 | 儀表線路與護套外殼之間≥100MΩ |
| 結構 | 雙重絕緣，帶絕緣防振護套 |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
| 工作條件 | 溫度：-20 ～ 50℃，相對濕度：0 ～ 95%HR無冷凝 |
| 存儲條件 | 溫度：-30 ～ 60℃，相對濕度：0 ～ 75%HR |
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 相位 | 電壓量程 | 電流量程 | 功率量程 | 諧波 | 其他 |

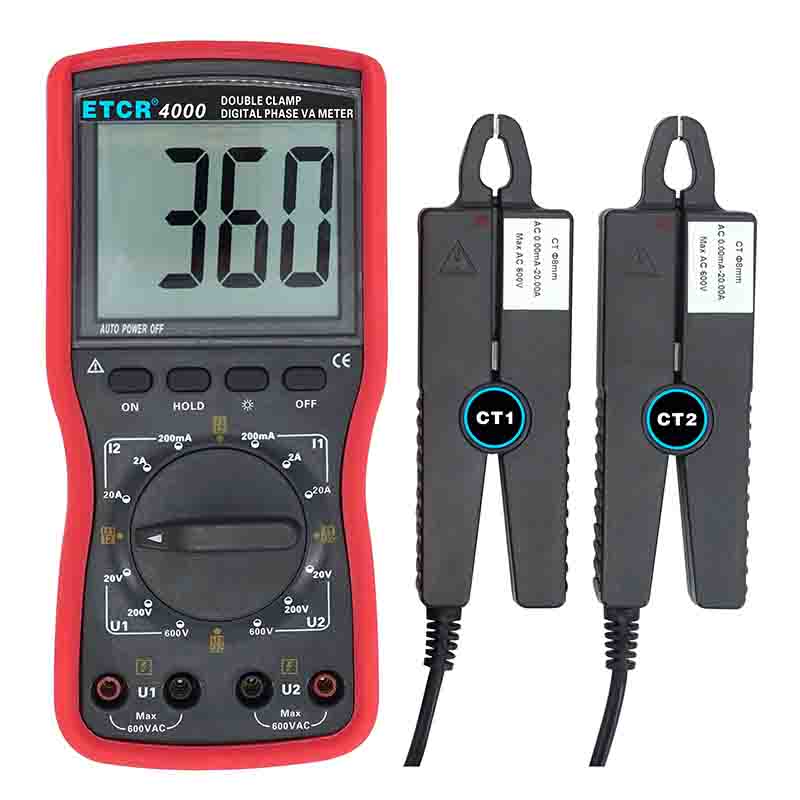

| ETCR4000數字雙鉗相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | -- | -- | |

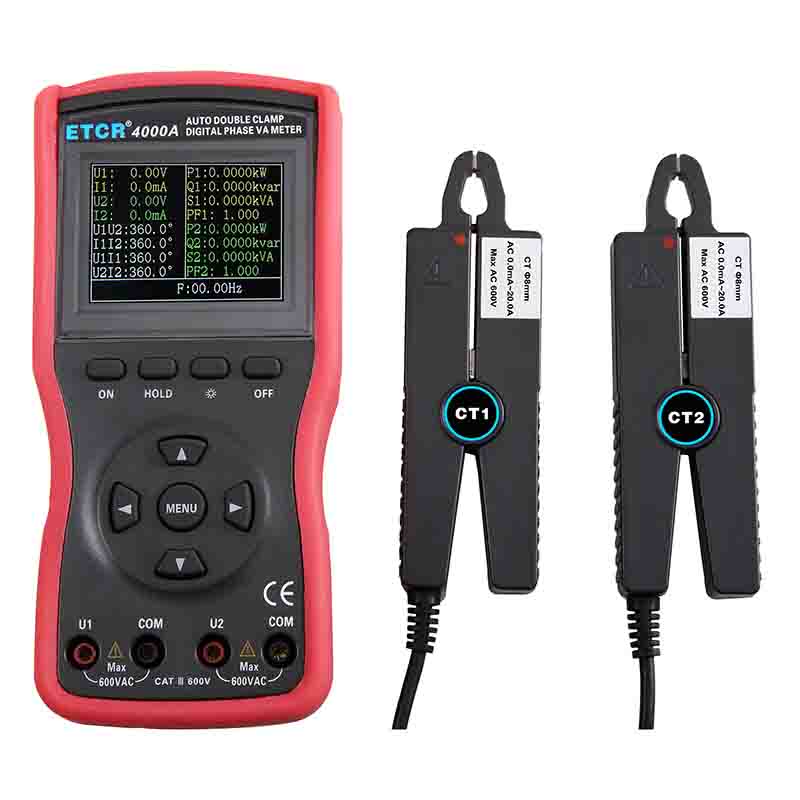

| ETCR4000A智能型雙鉗數字相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0mA～600A | 0.0W～12kW | -- | |

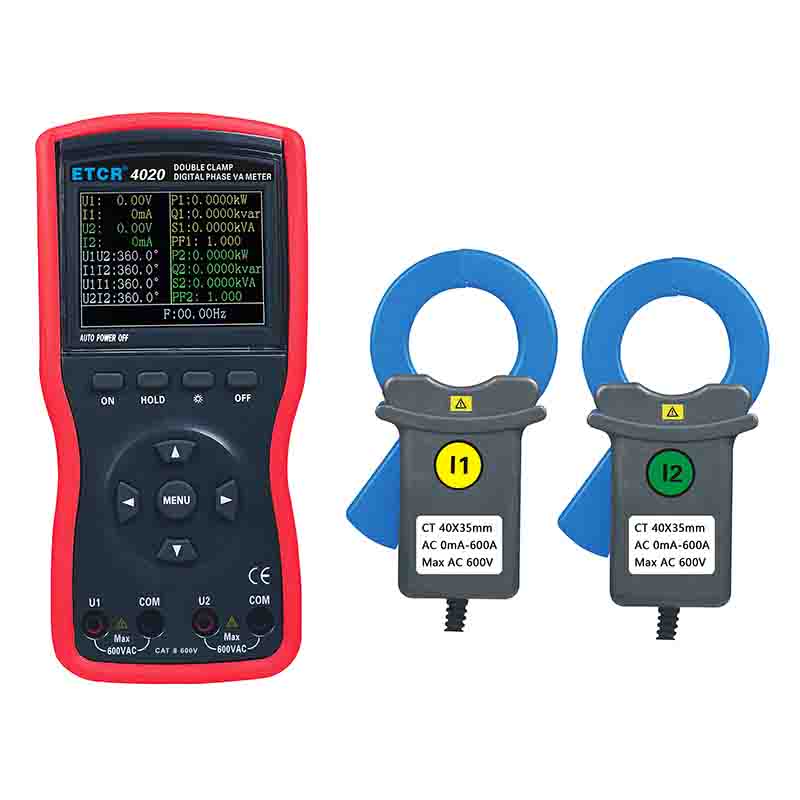

| ETCR4020大口徑雙鉗數字相位伏安表 | Φ40mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | 0.0W～360kW | -- | |

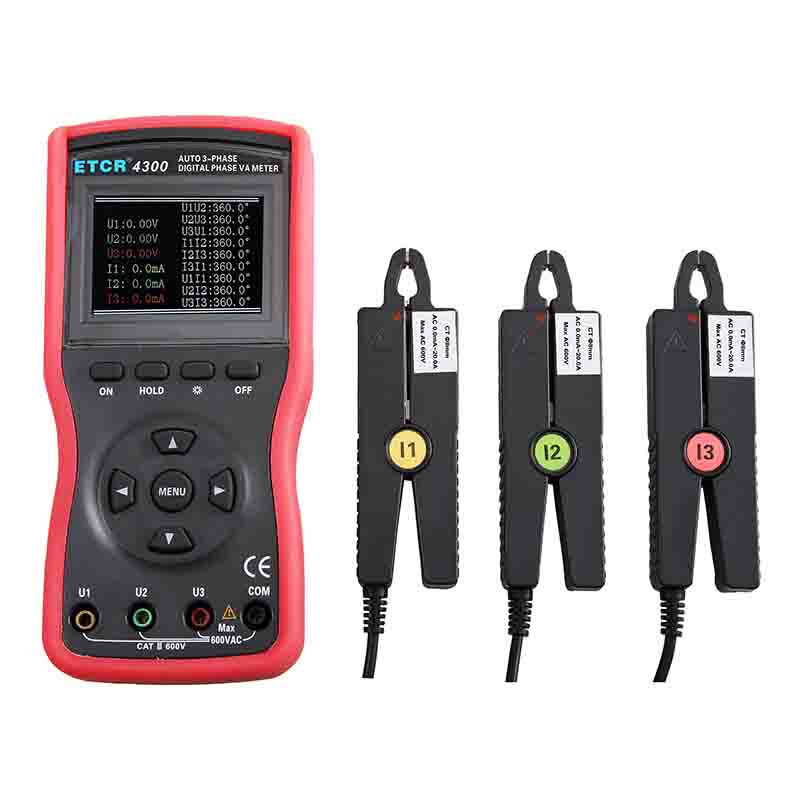

| ETCR4300三相數字相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0mA～600A | 0.0W～12kW | -- | |

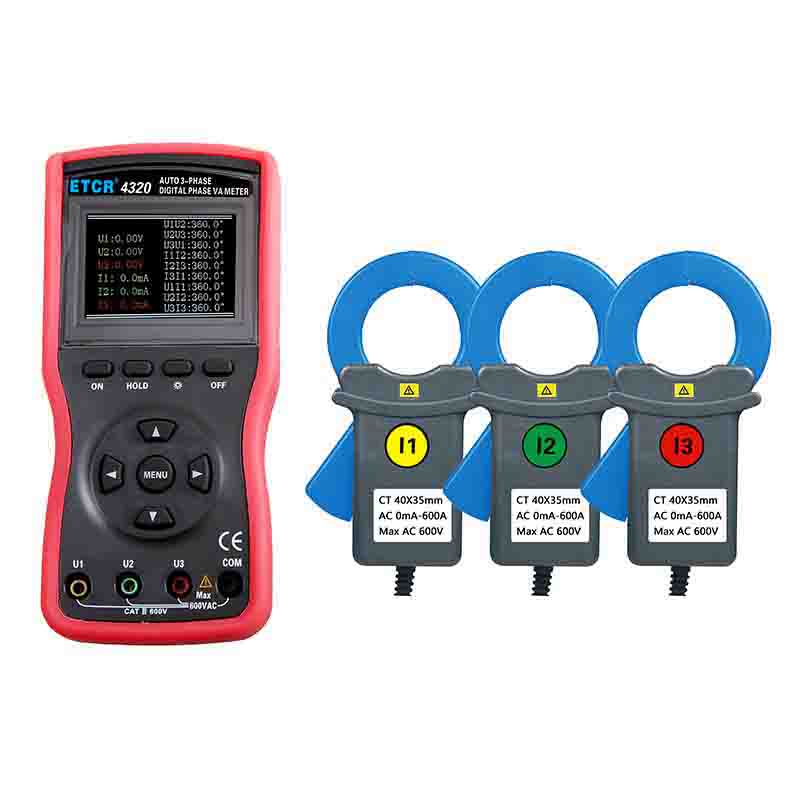

| ETCR4320大口徑三相數字相位伏安表 | Φ40mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | 0.0W～360kW | -- | |
| ETCR4400多功能三相相位伏安表 | Φ8mm | 0～360° | 0.00V～700V | 0.0mA～20.0A | 0.0W～140kW | 2～20次 | 鋰電池、藍牙 |
