產品系列 : 無線泄漏電流在線監測儀
用于遠程在線檢測電流、泄漏電流,排查電路絕緣故障,監測間歇性漏電故障,查看發生絕緣故障的時間,發生故障的定位等
鉗口尺寸:Φ40mm
電流量程:0mA~600A
通信方式:4G
續航時間:240小時
防護等級:IP65
防盜功能
取電功能
可充電鋰電池
產品簡介

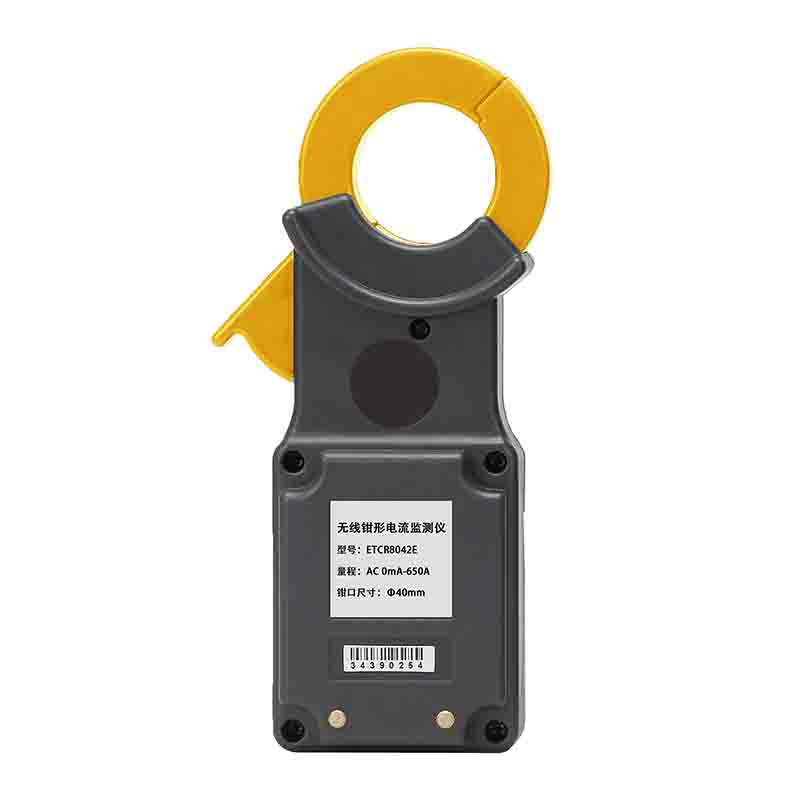

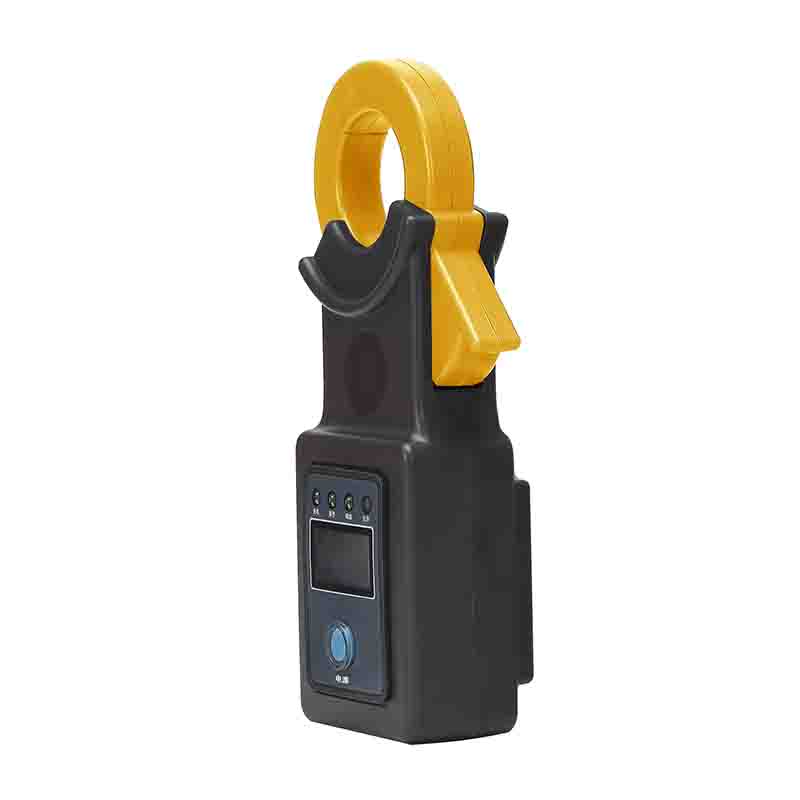

ETCR8042E無線鉗形電流監測儀又稱在線電流監測儀,用于遠程在線檢測電流、泄漏電流,排查電路絕緣故障,監測間歇性漏電故障,查看發生絕緣故障的時間,發生故障的定位等。監測儀采用鉗形結構測試時無需斷開被測線路,快速安全。監測儀自帶液晶屏也可做鉗形電流表使用。監測儀內部模塊支持4G通訊方式。用戶可二次開發通過采集器或服務器,在接收器、移動終端、PC機等查看監測的電流數據,實現無線遠程實時監測。帶有取電功能,當線路電流大于100A時,可通過在電纜線取電充電的方式維持設備長期使用。
ETCR8042E無線鉗形電流監測儀鉗頭采用坡莫合金材料及磁性屏蔽技術,幾乎不受外界磁場的影響,確保了常年無間斷測量的高精度、高穩定性、高可靠性。產品廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
產品特點
1、監測儀內部模塊支持4G通訊方式。
2、監測儀采用鉗形結構無需斷開被測線路,測試安全快捷。采用雙層磁屏蔽及數字集成技術,抗干擾強,精度高。

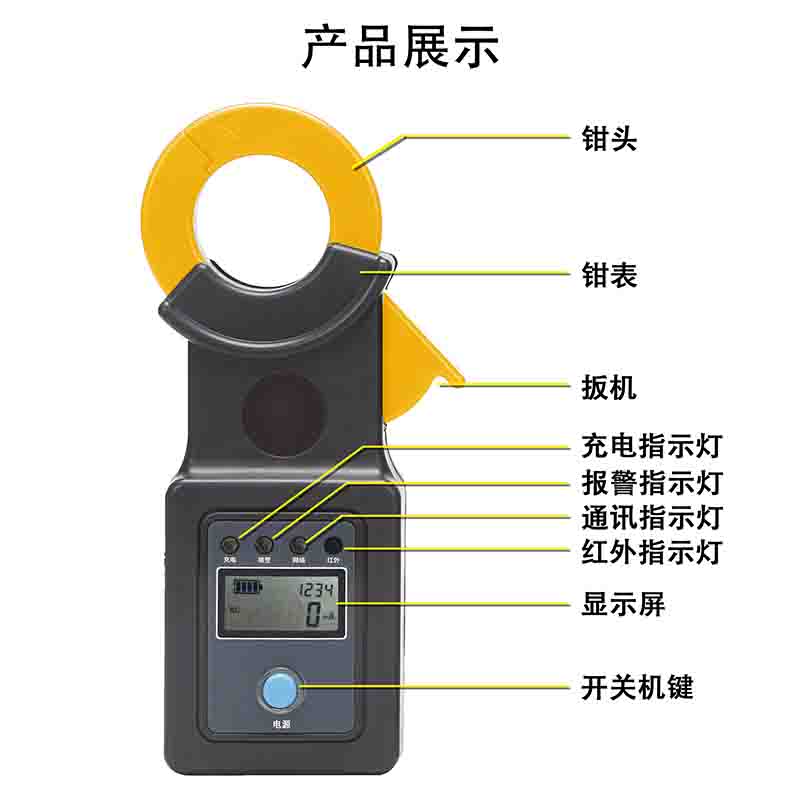

3、監測儀帶有液晶顯示屏(顯示:電流值、電池電量、監測儀編號、網絡信號強度)可做鉗形電流表使用,一機多用。

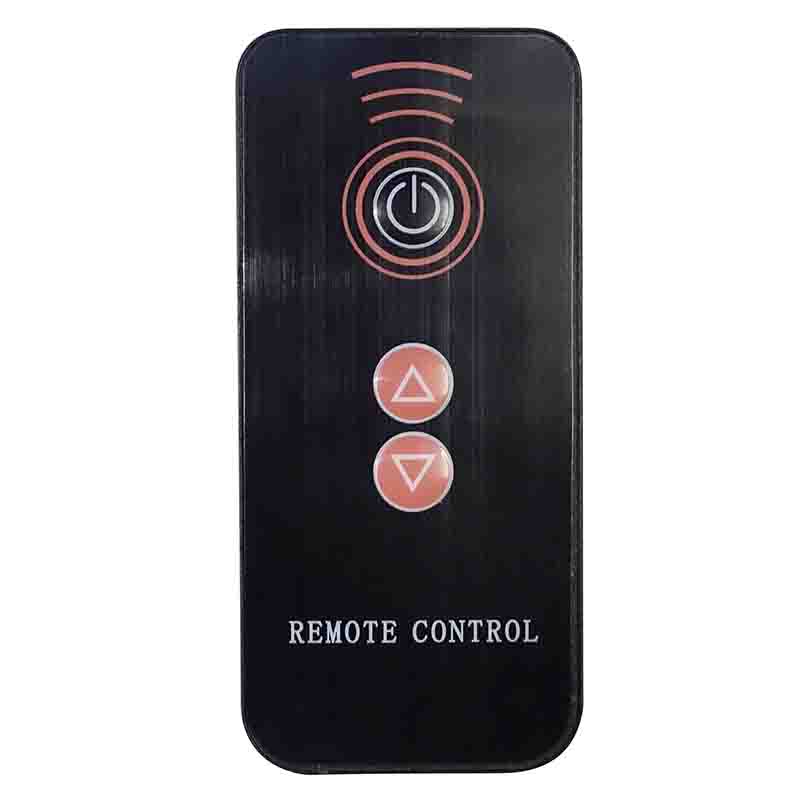

4、監測儀具有防盜功能,內置電子鎖,由紅外線遙控器控制鉗頭的閉鎖或開鎖。
5、防護等級IP65,可在戶外使用。
6、超長續航時間,可連續在線測試10天。
7、報警功能,可設置報警閾值。

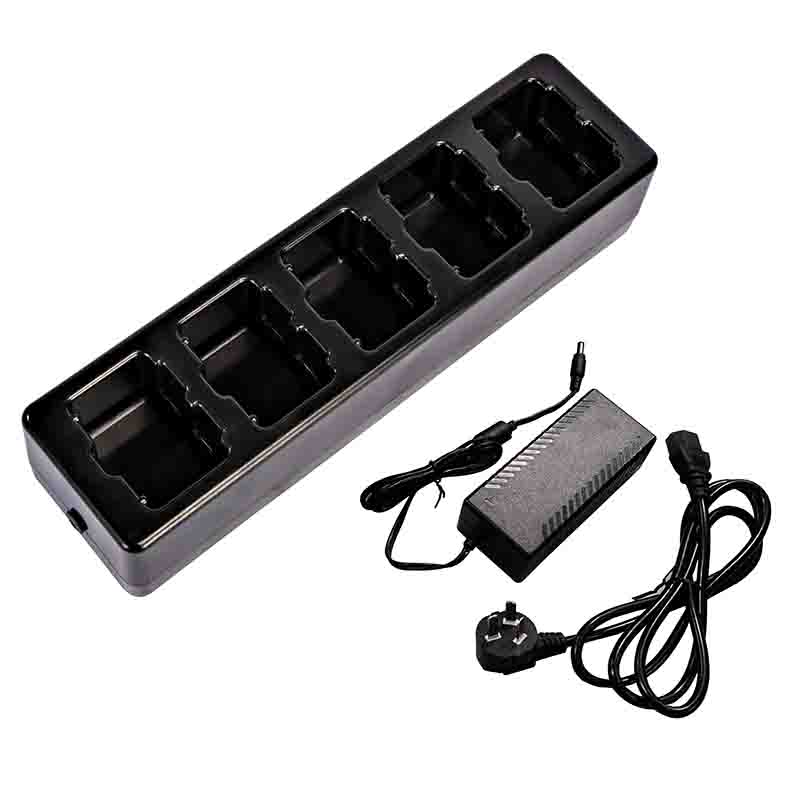

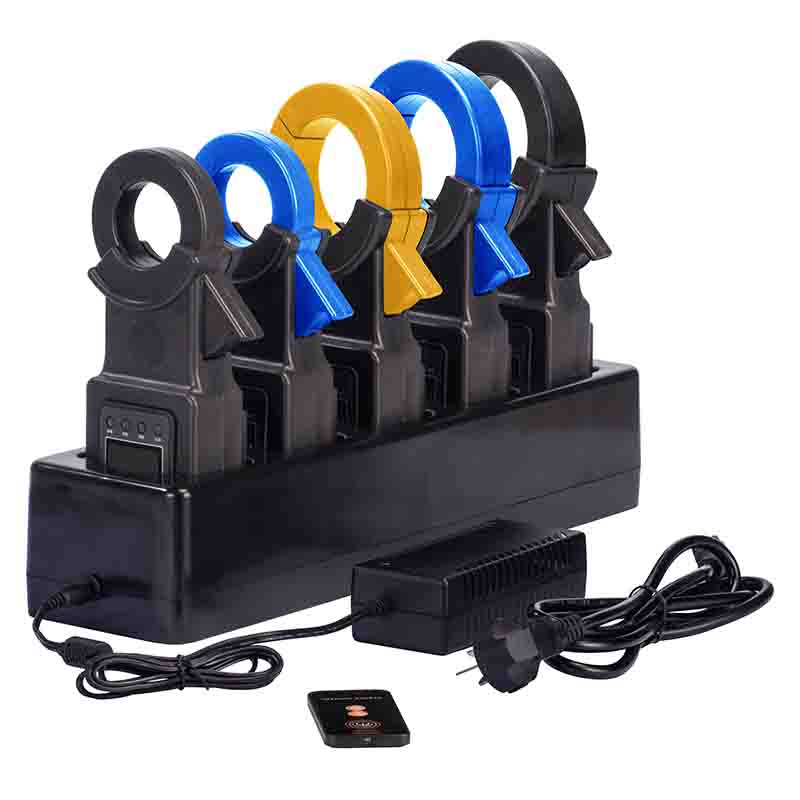

8、監測儀配有充電座,一次可同時對5個監測儀進行充電。
9、可充電大容量鋰電池。
10、帶有取電功能,當線路電流大于100A時,可通過在電纜線取電充電的方式維持設備長期使用。
技術參數
規格名稱 | 規格參數 |
電源 | 18650鋰電池2節(6700mAh) |
LCD尺寸 | 35mm×21.5mm;顯示域:32mm×15mm |
通訊方式 | 4G通訊方式 |
量程 | AC 0mA~650A |
測量精度 | 0mA~59.9A: ±1.5%rdg±5dgt |
60.0A~199A: ±2%rdg±5dgt | |
200A~599A: ±3%rdg±5dgt | |
鉗口尺寸 | Φ40mm |
外形尺寸 | 198mm×95mm×50mm |
質量 | 約350g |
換檔 | 全量程自動切換 |
采集頻率 | 1次/秒 |
上傳頻率 | 1次/10分鐘(如數據超過報警值,則立刻上傳數據) |
上傳數據 | 產品編號+報文類型+產品類型編號+數據包編號+1分鐘內平均漏電流 +1分鐘內漏電流峰值+電池剩余電量+當前檢測日期時間 |
4G通訊協議 | 采用TCP,當服務器收到數據后要應答已收到 |
續航時間 | 240小時 |
充電方式 | 集成式,采用充電座一次可對5個電流鉗充電 |
防盜功能 | 內置電子鎖,由紅外線遙控器控制鉗頭的閉鎖或開鎖 |
指示燈 | 充電指示燈:充電時顯示紅色,充滿電時顯示綠色 紅外接頭:用于接收電流鉗開鎖、關鎖指令 網絡指示燈:用于指示4G登錄網絡狀態,紅燈點亮閃爍表示未聯網,綠燈點亮閃爍表示已接通網絡。 報警指示燈:正常測量不亮燈,超過預設報警值時紅燈閃爍 |
防水等級 | IP65 |
絕緣強度 | AC2kV/rms (鐵心與盒之間) |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
工作溫度 | -15℃~50℃ |
存放環境 | 溫度-10℃~60℃;濕度70%RH以下 |
型號對比
產品圖片 | 產品型號名稱 | 鉗口尺寸 | 電流量程 | 電源 | 續航時間 | 通訊方式 | 防盜功能 | 取電功能 | 防護等級 |
ETCR8042無線鉗形電流監測儀 | Φ40 | AC 0.0mA~300A | 鋰電池 | 10天 | 4G | 有 | -- | IP65 | |
ETCR8072無線鉗形電流監測儀 | Φ70 | AC 0.0mA~1000A | 鋰電池 | 10天 | 4G | 有 | -- | IP65 | |
ETCR8042E無線鉗形電流監測儀(取電型) | Φ40 | AC 0mA~350A | 鋰電池 | 10天 | 4G | 有 | 有 | IP65 | |
ETCR8072E無線鉗形電流監測儀(取電型) | Φ70 | AC 0mA~1200A | 鋰電池 | 10天 | 4G | 有 | 有 | IP65 | |
ETCR8080無線三相電流監測儀 | Φ40 | AC 0mA~600A | 鋰電池 | 7天 | 4G/藍牙 | 有 | -- | IP65 |
